工程應用:某離心式壓縮機管道的配管設計

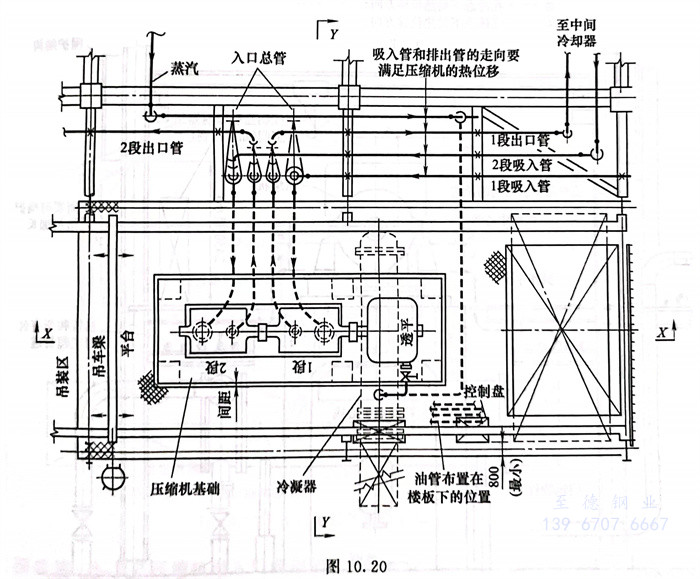

某離心式壓縮機管道的配管設計見圖10.20。壓縮機布置在廠房內,其入口總管設置在廠房外側,可以節約占地面積,又便于安裝和維修。壓縮機入口不直接接彎頭,其最短直管段應大于2DN,通??扇。?~5)DN。
工程應用:某往復式壓縮機管道的配管設計

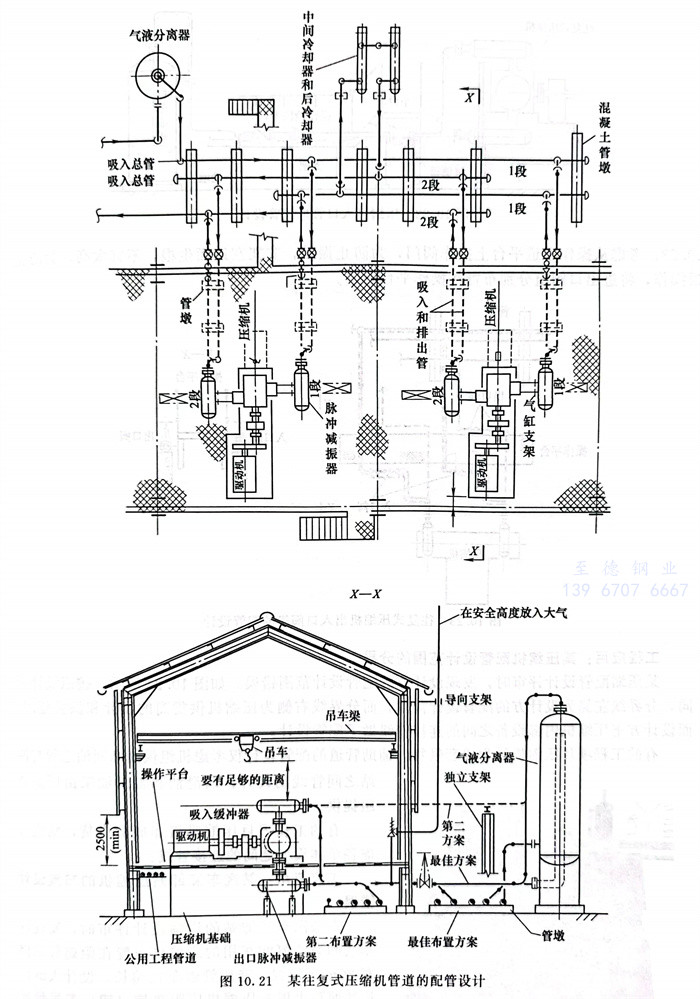

某往復式壓縮機管道的配管設計見圖10.21。
工程應用:某往復式壓縮機入口管道的配管設計

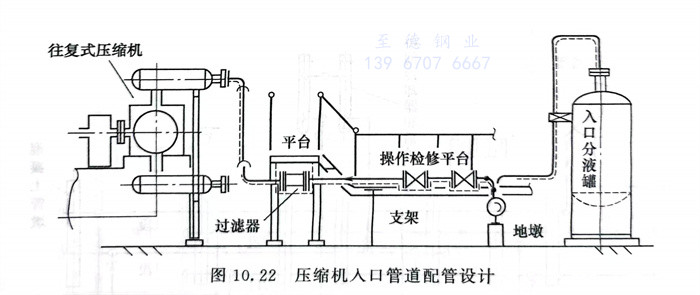

某壓縮機入口管道的配管設計見圖10.22。易產生凝液的管線應進行伴熱。為減小氣體壓力脈動,應在壓縮機入口管線上設置緩沖罐或孔板。水溝、水池或一些小的窩氣坑不可設置于壓縮機房內。
工程應用:往復式壓縮機出入口閥組的配管設計

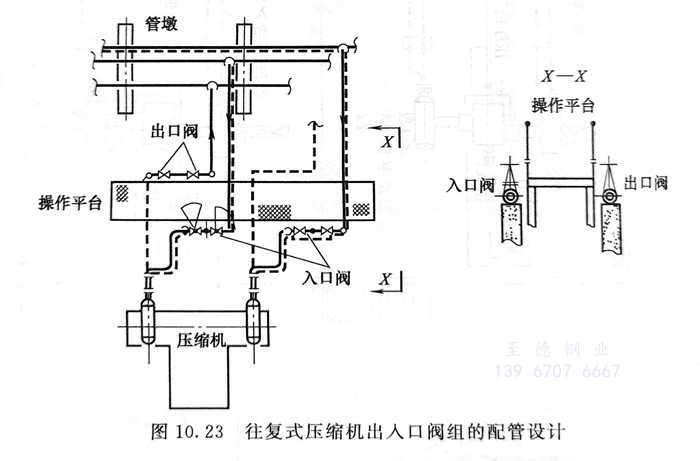

往復式壓縮機出入口閥組的配管設計宜與壓縮機軸垂直布置,也可平行布置,見圖10.23??紤]從操作通道平臺上操作閥門,為防止振動,支架在地面生根,不宜太高。為防止誤操作,將進出口閥組分別布置在操作平臺兩側。
